液压坝详细安装步骤

液压的安装可以分为两大步来进行安装,分别是安装前的准备和液压坝的安装。

一、液压坝安装前的准备

1) 熟练产品制作情况、现场情况及有关的技术文件说明。

2) 按施工图纸规定的内容及供货清单全面检查闸门、门槽埋件零部件的完整性和完好性。

3) 埋件埋设部位一、二期混凝土结合面是否已进行凿毛处理并冲洗干净;预留锚板的位置、数量是否符合施工图纸要求。

4) 按施工图纸及标准逐项检查各安装设备的完整和完好性。

5) 按供货清单逐项检查设备的构件、零部件是否损坏和变形。

6) 制定安装工艺及制作安装工装

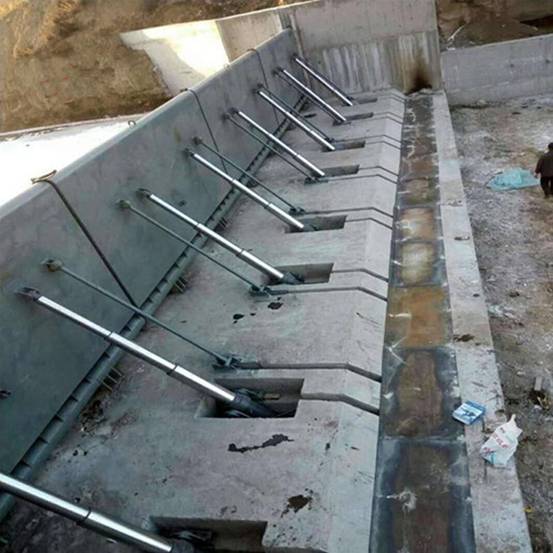

液压坝安装步骤

二、液压坝的安装

1、预埋件的安装。应首先安装支铰座埋件,埋件安装工作结束,并经监理人检查认可后才能允许浇筑二期混凝土。在二期混凝土的强度达到施工图纸要求,并检查各铰座孔同心度符合规定后,才允许将门叶连接。

2、液压坝底坎的安装。节制闸门厂家测量监理确定测量基准点,清除埋件槽的污物及杂物。切除一期砼上有妨碍埋件安装的钢筋。

以孔口中心线和图纸的高程及里程控制安装底坎埋件,底坎上表面的高程差控制±2mm,里程差控制±2mm,在允许的误差范围内报监理复查,验收后进行加固,复查无变形后进行二次砼的浇筑。

3、液压坝门叶的安装。

a.液压坝门叶安装工艺流程。

支撑准备→门叶排布对号→对孔门叶螺栓连接→门叶连接处螺栓连接→水封装置

安装→整体验收。根据设计图纸,以闸门孔口中点基准点为基准,复测闸门支铰中线,底坎里程、高程,侧埋件的曲率半径中线及孔口距离。利用吊车把门叶卸车;把门叶单元运到位后,并测量闸门的对角线扭曲等符合图纸及标准要求。用起吊设备把已就位好的闸门用支架固定好。液压坝门叶安装完成后 要求弧板与止水贴合允许偏差为土2.0mm。

b.水封安装。

闸门水封装置安装允许偏差和水封橡皮的质量要求,应符合标准要求。安装时,应将橡皮按需要的长度黏结好,再与水封压板一起配钻螺栓孔。橡胶水封的螺栓孔应采用专用钻头使用旋转法加工,不准采用冲压法和热烫法加工,其孔径应比螺栓直径小1mm。

以上安装步骤仅供参考,具体安装步骤可能会因为施工现场的不同有所差异。
