水利自控翻板闸门施工安装

水利自控翻板闸门是水利闸门中常见的一种翻板闸门,其安装操作应符合相关行业标准:《水力自控翻板闸门技术规范》(SLXX - -2016), 本规范适用于门高5m及其以下的翻板闸门和液压辅控式水力自控翻板闸门工程(以下简称液压辅控式翻板闸门)。门高超过5m或特殊用途时,应进行专门技术论证和模型试验研究。其施工安装应符合以下规定要求:

一、 翻板闸门安装前应具备下列资料:

1、闸门验收资料和质量证书。

2、闸门 设计图样和使用维护说明等技术文件,设计图样包括总装图、平面图。

3、闸门合格证。

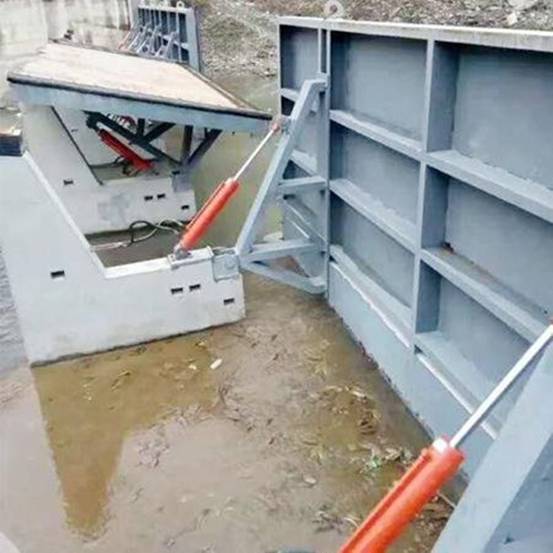

水利自控翻板闸门施工安装

二、翻板闸门制造与安装所用量具和仪器应定期由计量部门予以检定;安装所用的钢尺和测量仪器的精度应达到以下要求:

1、精度不低于1级的钢卷尺。

2、DJ2级以上精度的经纬仪。

3、DS3级以上精度的水准仪。

4、测量精度不低于万分之一的全站仪。

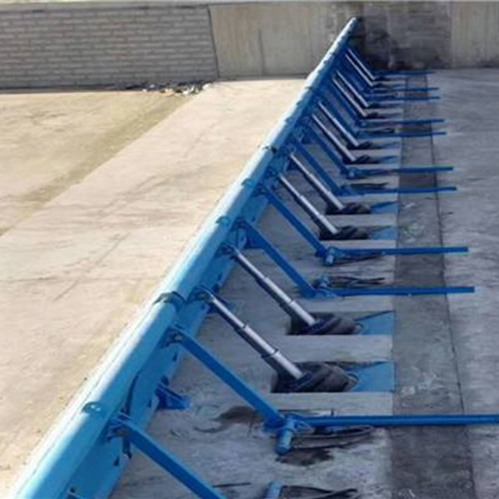

水利自控翻板闸门施工安装

三、翻板闸门的安装与调试

1、翻板闸门现场安装 土建施工包括止水埋件安装、支墩安装、支腿安装、混凝土门体结构安装。

2、翻板闸门土建 施工应按满足SL 27《水闸施工规范》的相关规定。

3、止水埋件和支墩安装前,应清除预留槽中杂物。一-、二期混凝土的结合面应凿毛,埋件安装检查合格后宜即浇筑二期混凝土。二期混凝上标号不应低于堰体混凝土标号。混凝土浇筑时,应防止埋伴偏位。

4、闸门止水埋件安装平面度允许偏差应小于2mm,并用加固钢筋进行固定。

5、支腿、 支墩安装高程允许偏差应小于2mm,平面尺寸允许偏差应小于3mm。

6、支 铰安装高程允许偏差应小于1. 5mm,支铰同轴度允许偏差应小于1.0mm。

7、翻板闸门调试应满足GB/T 14173的相关要求。

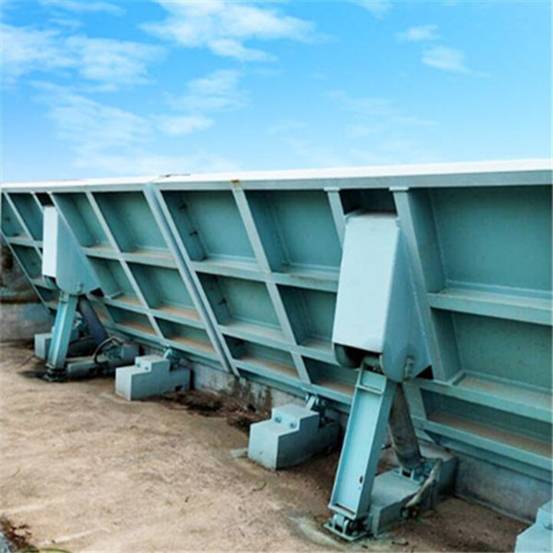

水利自控翻板闸门施工安装

四、液压辅控设施安装调试

1、液压辅控设施制造与安装应按照设计图样和文件进行。

2、液压辅控设施安装前应检查活塞杆有否变形;吊装液压油缸及活塞杆时应采取措施防止变形和损坏。

3、管道弯制、 清洗和安装应符合有关规定。

4、液压辅控 设施试运转前应对机架、电气元件进行检查、调试;管路充油时应排除空气;应对油泵及液压阀组、电气元件进行额定工作压力下的联合调试。

5、应对液压 系统进行压力损失检测。

6、液压轴控设施的安装和调试应满足 SL 381《水利水电工程启闭机制造、安装及验收规范》的相关要求。

以上主要内容摘自《水力自控翻板闸门技术规范》(SLXX - -2016), 希望对大家有所帮助。
