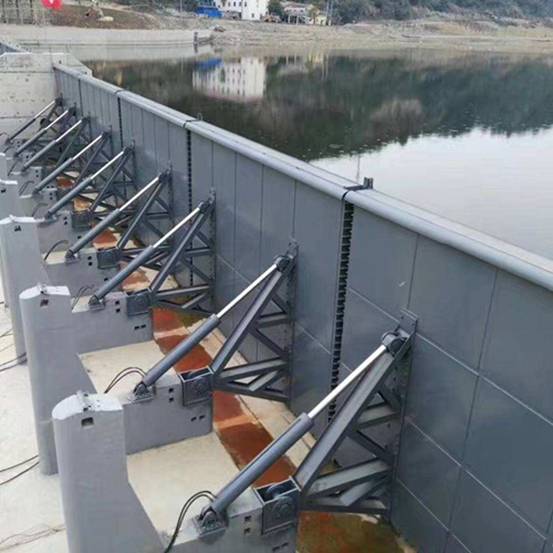

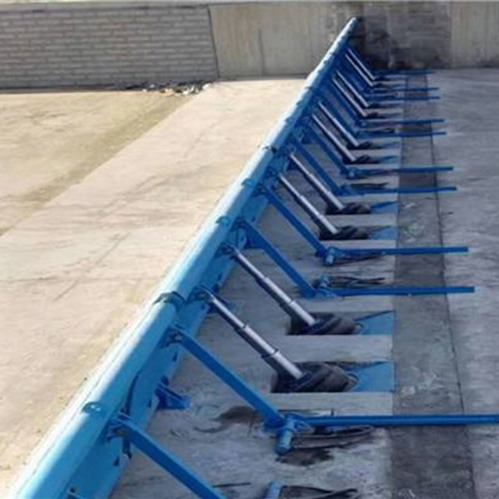

液压翻板闸门/坝

液压翻板(坝)闸门

液压翻板闸门实际上是液压翻板钢坝,可能地区不同,名称也不同,指的是同类设备。液压翻板闸是根据水力学原理和闸门重量平衡原理,加入阻尼反馈系统实现闸门随上游水位的增加,并逐渐开启泄洪;上游水位下降,并逐渐恢复到蓄水水平,使上游水位始终在所需范围内(即上游正常水位)

一、液压翻板闸门的结构工作原理:

翻板型闸门是一种具有双支点和连杆的闸门。根据闸门前水位的变化,根据闸门的水力平衡作用,自动控制闸门的开、关,在运行过程中不产生影响和跳动。这种闸门由门叶片、腿、墩、连杆等组成。

当上游流量增加时,上游水位上升,动态水压对支点的扭矩大于闸门重量和支点的摩擦阻力,闸门自动开启到一定的倾角,直到支点的动态水压扭矩等于闸门重量到支点的力矩,在流量下达到新的平衡。当流量保持不变时,开启角不变。当上游流量一定程度减小时,闸门重量对支点的扭矩大于支点的动态水压和摩擦阻力,液压 翻板坝可自行恢复到一定的倾斜角,在流量下实现新的平衡。

因此,液压翻板闸门具有不需要启闭机设备和相应设施,不需要人工操作,完全由水流及时自动控制的特点。

液压翻板闸门

二、液压翻板闸门的特点优势:

1、原理独特、作用微妙、结构简单、制造方便、运行稳定。

2、施工简单、造价合理,投资仅为常规的二分之一左右。

3、自动启闭,自控水位准确,运行时稳定性良好。

4、维修方便,费用低。

5、上游水位稳定,关门后水库水位即与门顶齐平。在运转设计有效范围内,高运转水位不大于门高的百分之10到百分之20

6、由于能准确自动调控水位,就当前水资源短缺,在合理使用和利用水资源有其独到之处。

三、液压翻板闸门的应用:

液压翻板闸门、水力自动翻板闸门(俗称活动坝)宜用于城市防洪、环境美化、灌溉、发电、供电和旅游等行业。使用于中、小型河道上游调节水位之用,特别是在洪水暴涨爆落,供电、交通不便的山溪河道上建造。其功能是作为“活动”建筑物,取代固定堰或降低溢流堰顶的高度,有效调节库容,从而减少坝上洪水淹没损失和泥沙淤积。该产品具有实用性广泛、结构简单、造价低廉、经济效益显著的优点,为水资源综合利用开辟了广阔的前景。
