暗杆式铸铁闸门

暗杆式铸铁(镶铜)闸门

一、简介:

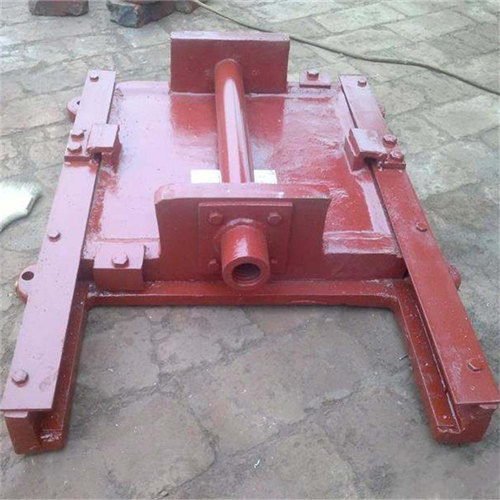

暗杆式铸铁闸门:主要由闸座、闸板、铜板密封圈、调节楔块,以及提升部分组成,其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便,其结构型式有方形、矩形、圆形。

二、用途:

广泛用于城市给水排水、冶金、石油、化工、灌溉,电力、纺织等行业水处理构筑物上,以实现流量和液面水位的控制是给排水和污水处理的重要设备之一。尤其是风景区,道路等不允许明杆式圆闸门安装的场所。铸铁镶铜方闸门也适用于管道口和交汇窟井,沉沙池、沉淀池、引水渠、泵站进水口等处。

三、暗杆式铸铁闸门具有以下优点:

1、形体简单 , 结构长度短,制造工艺性好,适用范围广;

2、介质流向不受限 , 不扰流、不降低压力;

3、流体阻力小 , 密封面受介质的忡刷和侵蚀小;

4、开闭较省力。

暗杆式铸铁(镶铜)闸门

四、闸阀的缺点如下:

1、、密封面之间易引起冲蚀和擦伤,维修比较困难。

2、外形尺寸较大,开启需要一定的空间,开闭时间长。

四、暗杆式(镶铜)铸铁闸门主要技术参数及规格:

1、密封工作部位渗透量不大于1.24L/min.m

2、闸板压离门框允许压力0.02Mpa

3、闸门安装于法兰式墙管上,闸板设于迎水面;

4、闸板压向门框允许压力0.1Mpa

五、暗杆式铸铁闸门外形及安装尺寸:

300—1000

型号规格

口径

外形及安装尺寸

D×D

A

b

C

E

H

L

L1

δ

ZAQF-300

300×300

460

100

200

80

600

630

470

10

ZAQF-400

400×400

560

100

250

95

800

850

570

10

ZAQF-500

500×500

660

100

310

95

1000

1060

670

10

ZAQF-600

600×600

760

100

360

95

1200

1260

770

10

ZAQF-700

700×700

940

100

420

110

1400

1460

950

10

ZAQF-800

800×800

1030

100

470

110

1600

1670

1040

10

ZAQF-1000

1000×1000

1260

120

580

140

2000

2080

1270

10

1200—2400

型号规格

口径

外形及安装尺寸

D×D

A

b

C

E

H

L

L2

δ

ZAQF-1200

1200×1200

1470

120

690

150

2400

2480

1360

12

ZAQF-1400

1400×1400

1680

120

800

200

2800

2880

1570

12

ZAQF-1600

1600×1600

1880

120

900

220

3200

3290

1770

12

ZAQF-1800

1800×1800

2080

120

1000

240

3600

3690

1970

12

ZAQF-2000

2000×2000

2280

160

1110

280

4000

4100

2130

16

ZAQF-2200

2200×2200

2480

160

1210

280

4400

4100

2330

16

ZAQF-24000

24000×24000

2660

160

1315

320

4800

4920

2510

16

以上就是关于暗杆式铸铁闸门的用途、优缺点、型号尺寸、技术参数等内容,希望以上内容对大家有所帮助!
