PGZ铸铁镶铜闸门

PGZ铸铁闸门

PGZ铸铁镶铜闸门

PGZ系列平面拱形铸铁闸门又称为平面拱型铸铁闸门拱形铸铁闸门、铸铁弧形闸门铸铁拱形闸门是平面铸铁闸门中的一种以下是关于PGZ铸铁闸门的设计生产依据、使用范围、技术特性、规格型号选购说明等内容。

1、铸铁闸门设计生产依据:
PGZ系列平面拱形铸铁闸门(代表4大系列),设计生产依据"中华人民共和国水利部《水利水电工程钢闸门制造安装及验收规范》DL/T5018—2004"标准技术文件执行。
2、使用范围:
PGZ系列平面拱形铸铁闸门,是用来关闭和开启水利工程过水孔口的活动结构。广泛用于水利、水电、市政建设、给水、排水、水产养殖等工程。

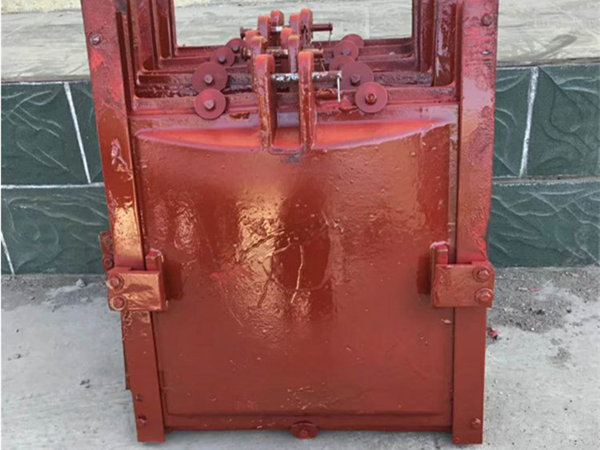

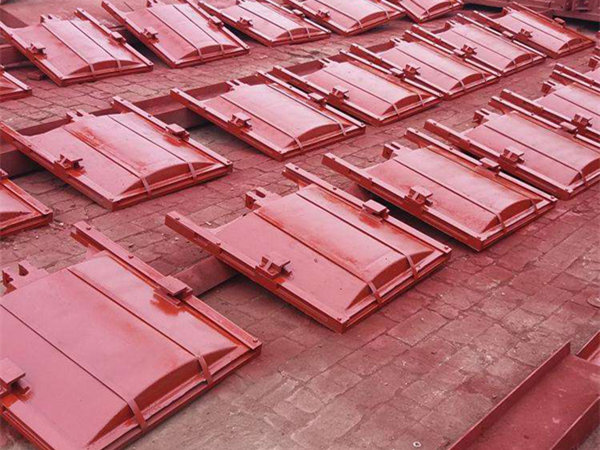

0.8×0.8mmPGZ铸铁闸门

0.8×0.8mmPGZ铸铁闸门

3、技术特性:
PGZ系列平面拱形铸铁闸门又称为平面拱型铸铁闸门拱形铸铁闸门、铸铁弧形闸门铸铁拱形闸门是平面铸铁闸门中的一种门叶、门框由灰铸铁(HT200)熔化铸造,刨床精密加工而成。该闸门具有外形美观、结构简单、安装方便、操作安全、启闭 活、耐腐蚀性能强、磨擦力小、止水性能好、渗水量小(正向0.72L/m.min、反向1.25L/m.min),能承受较大的水压力、使用寿命长、维修费用低等优点。

4、用户选购型号规格说明:
PGZ系列平面拱形铸铁闸门,规格500x500mm—2500x2500mm,采用铸造结构整体式,推荐选用单吊启闭机因此此规格的铸铁闸门从启闭形式上又被称为单吊铸铁闸门;规格3000x3000mm—6000x6000mm,采用铸造结构组装式,推荐选用双吊启闭机因而又被称为双吊点启闭机闸门简称双吊启闭机闸门
1)型号规格说明

PGZ系列平面拱形铸铁闸门外形及基础布置尺寸

型号规格(mm)

外形尺寸(mm)

基础布置(mm)

A

A1

A2

A3

A4

B

B1

B2

C1

C2

C3

C4

φ

φ1

B3

A5

C

PGZ-500×500

500

560

620

850

60

500

590

620

120

15

30

140

20

4×13

1000

1100

300

PGZ-1000×1000

1000

1070

1140

1500

70

1105

1140

1140

140

18

30

160

25

4×13

1500

1800

300

PGZ-1500×1500

1500

1570

1640

2100

70

1500

1640

1640

160

20

35

180

30

6×15

2000

2400

300

PGZ-2000×2000

2000

2080

2160

2650

80

2000

2160

2160

180

23

40

200

35

6×15

2500

3000

400

PGZ-2500×2500

2500

2590

2680

3280

90

2500

2635

2680

200

25

45

215

40

6×17

3000

3500

400

PGZ-3000×3000

3000

3100

3200

3900

100

3000

3150

3200

210

30

50

225

2×35

6×17

3500

4200

450

PGZ-3500×3500

3500

3610

3720

4560

110

3500

3665

3720

220

35

60

235

2×40

8×22

4000

4800

450

PGZ-4000×4000

4000

4120

4240

5200

120

4000

4180

4240

265

40

70

250

2×40

8×22

4500

5500

450

PGZ-4500×4500

4500

4630

4760

5800

130

4500

4695

4760

250

45

80

265

2×45

10×24

5000

6100

500

PGZ-5000×5000

5000

5140

5280

6400

140

5000

5210

5280

265

50

90

280

2×45

10×24

5600

6700

500

PGZ-5500×5500

5500

5650

5800

7000

150

5500

5725

5800

280

55

100

300

2×50

12×26

6100

7300

600

PGZ-6000×6000

6000

6160

6320

7600

160

6000

6240

6320

300

60

110

320

2×50

12×26

6700

7900

600

(2)用户选购时,必须在合同上注明:
a:闸门材质、形式b: 过水口宽度及高度c 设计水头[露顶式、还是潜没式(门叶面板需要加厚、材质需要加强)d:单吊点、还是双吊点[双吊点中心距,由用户闸门宽度决定数据);e:止水方式[单向止水、还是双向止水,闸前止水(三边,渠道、排河安装)、还是闸后止水(四边,涵洞安装)及止水面材质要求(铜板、不锈钢、橡胶)f:其它特殊要求可双方协商解决。

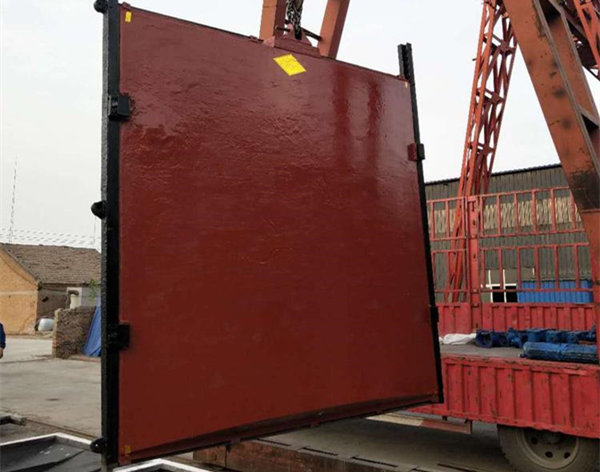

2.5m×2.5m铸铁闸门

说明:1、PGZ系列平面拱形铸铁闸门只限于安装在露顶式水利工程渠道,水库,水电站,河道上使用和闸后止水2.规格500~3000mm时为铸造结构整体式推荐选用单吊启闭机:规格3000~6000mm时为铸造结构组装式推荐选用双吊启闭机3.根据用户特殊要求,可把止水面安装上铜止4.表格数据若有修订,恕不另行通知。

5、报价:电联或面议
