铸铁闸门与钢制闸门有什么区别

铸铁闸门和钢制闸门是在水利闸门中应用比较广泛的两种,因此人们对他们的关注度也比较高,涉及到他们的工作原理、分类、止水方式、型号表示方式、优势特点等都有一些区别。宝铭水利闸门厂家做了如下简单总结:

2.5m×2.5m铸铁闸门

一、铸铁闸门与钢制闸门的工作原理:

1、铸铁闸门的工作原理

铸铁闸门闸板是直接承受水压力的挡水构件,闸框是闸板四周的支承构件。也是闸板上下运动的滑道。滑道以外部分镶嵌于闸墩和闸底的二次混凝土中,把闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周和闸板框四周背水面接触处经机械加工、刨光后平直光滑、贴合紧密,使结合面、止水面与运动滑道合三为一。在启闭机作用下,在闸门启闭运行时,紧闭斜铁与闸框滑道确保闸门的纵横运行轨迹。在水压力和紧闭斜铁的双重作用下,确保闸板运行平稳,使闸板与闸框滑道紧密贴合,从而达到止水的作用。

2、钢制闸门的工作原理

钢制闸门以钢板为基材,采用橡胶止水、防腐方式为表面进行喷沙除锈及热喷锌,钢闸门具有结构合理坚固、耐磨耐蚀性强、性能可靠;安装、调整、使用、维护方便等特点。耐久性:轻钢结构全部采用冷弯薄壁钢构件体系组成,钢骨采用防腐冷轧镀锌板制造,有效避免钢板在施工和使用过程中的锈蚀的影响,增加了轻钢构件的使用寿命。结构寿命可达30年。

二、铸铁闸门与钢制闸门止水方式的区别及分类

1、止水方式的区别:

铸铁闸门通过门板与门框的紧密贴合止水,铸铁闸门没有止水橡胶;钢闸门通过止水橡胶与门框的紧密贴合止水。

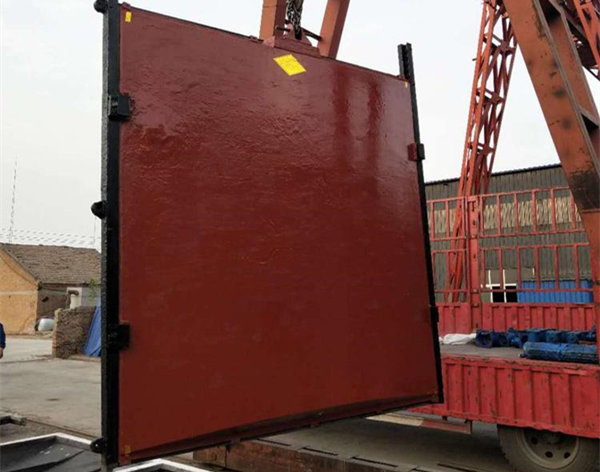

平面钢制闸门

2、按止水方式的闸门分类:

a.铸铁闸门分为单向止水、双向止水。

其中,平面铸铁闸门包括单向止水铸铁闸门和双向止水铸铁闸门,单向就是单边止水,只有迎水面止水;双向就是迎水面和背水面都可以止水。双向止水铸铁闸门还包括双向拱形止水铸铁闸门和双向平板追止水铁闸门。

b.钢闸门分为前止水、后止水、前后双止水。或者是滑动式平面性钢闸门和滚动钢制闸门。

三、铸铁闸门与钢制闸门型号表示方式

1、铸铁闸门:

a、平板铸铁闸门,主要用在挡水墙外。型号表示方式为:SPZ型。如图:

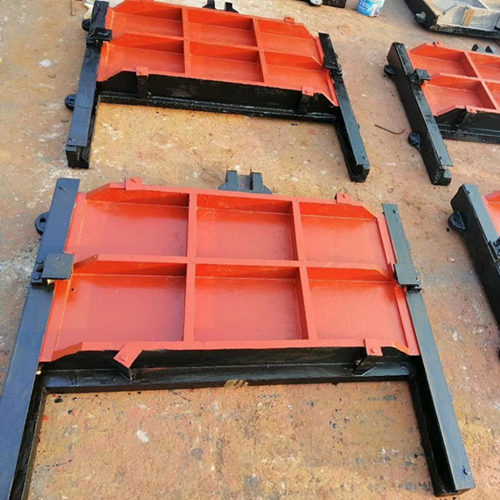

SPZ平板铸铁闸门

SPZ平板铸铁闸门

b、拱形铸铁闸门,用在挡水墙内,型号表示方式为:SPGZ型。如图:

SPGZ铸铁闸门

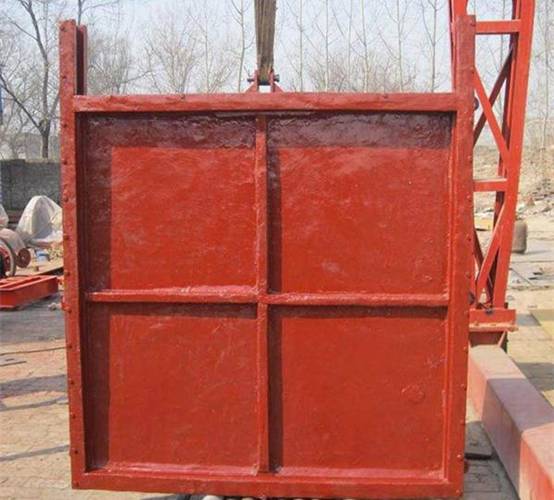

c、方形铸铁闸门,型号表示方式为:SFZ型铸铁闸门。如下图:

方形铸铁闸门

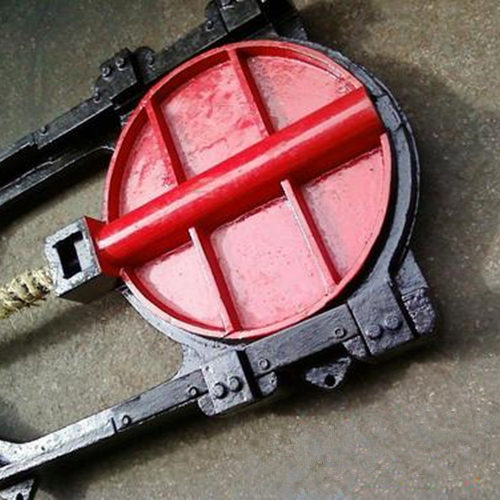

d、圆形铸铁闸门,也称为铸铁圆闸门,其型号表示方式为:SYZ型铸铁闸门。如下图:

平面钢制闸门

2、钢制闸门:

a、平面铸铁闸门,其型号表示方式为:平面钢制闸门

b、插板钢制闸门,其型号表示方式为:CBZ型钢制闸门

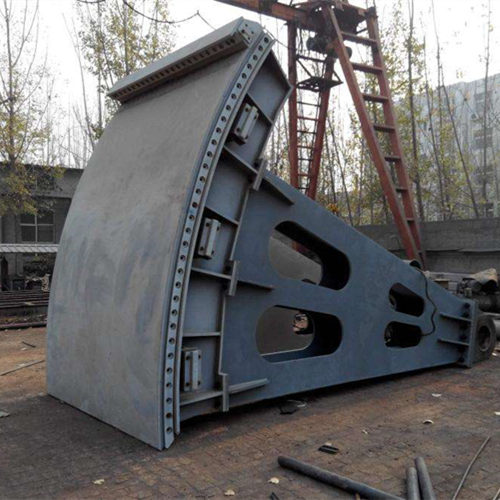

弧形钢制闸门

c、复合钢制闸门,其型号表示方式为:FH型钢制闸门

d、弧形钢制闸门,其型号表是方式为:HO型钢制闸门


e、附壁式钢制闸门,其型号表是方式为:FBZM型钢之闸门

四、铸铁闸门和钢制闸门的优势对比:

1、铸铁闸门

优势:耐腐蚀,防腐性能较好;一次性安装成型,维修费用低;常用于尺寸较小,使用螺杆式启闭机启闭等。

缺点:铸铁闸门的劳动强度和加工工作量大,并且自重较大,费用较高;不耐冲击,止水性能差。

2、钢制闸门

 优势:自重轻、承载能力大;耐冲击,性能和质量稳定;止水性严密;制造、安装施工简单,施工工期短;维修简单方便,且具有一定的抗震性;可减少启闭设备的投资等优点。

缺点:钢制闸门防腐性能差,需定期进行维护,相对使用寿命短。

本厂专业生产各种铸铁闸门、铸铁镶铜闸门、平面钢制闸门等水利闸门,见本页面咨询联系有优惠!
