双吊点铸铁闸门

双吊点铸铁闸门

以下是双吊点铸铁闸门的简介、应用、特点、安装技术要求、安装注意事项、日常维护以及配套双吊点启闭机安装注意事项等内容!本厂可以根据用户需求制作反向止水双吊点铸铁闸门。

一、双吊点铸铁闸门简介

双吊点铸铁闸门主要适用于正向受压止水,根据用户需要可制作反向止水闸门。 在结构上采用机加工硬止水,较大闸门底封水也可采用橡胶封水。 根据用户要求,可采用镶铜或镶不锈钢止水。 双吊点铸铁闸门正常使用水头1-6米,还可承受一定的反向水头,为满足用户要求,可制造高水头闸门。 双吊点铸铁闸门安装用整体安装,二次浇注,将闸板与闸框的封水间隙调到0.3mm以下,方可进行二次浇注。在浇注混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆须清除,防止灰浆凝固后影响闸门启闭。 闸门上下框设有固定块,可防止闸板在运输吊装等过程中滑出,安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓,方可启动。 闸门启闭时,应注意闸板的上下板限位置,以免陨坏闸门或启闭机。

二、双吊点铸铁闸门特性:

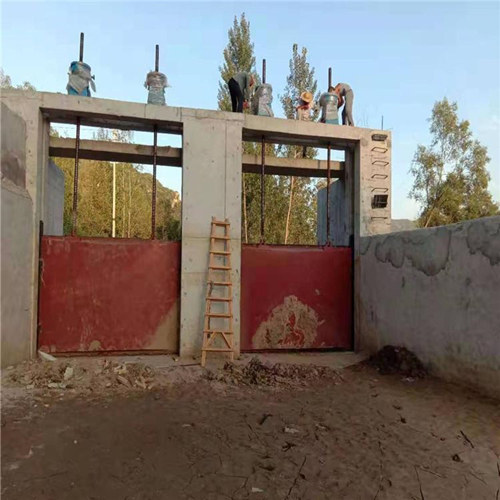

双吊点螺杆启闭机铸铁闸门主要用于河道、水库、污水处理、电厂等地。当河道,水库出水口大跨度大于2.5米时就应采用双吊点闸门。双吊点铸铁闸门的顶部具有两个吊点,为了保证闸门的顺利启闭,要求保证双吊点同步,需要选择双吊点启闭机。一般定义的宽带超过2.5米以上。反之则可以选择单吊点启闭机。双吊启闭机同时由两台启闭机起吊,其中一台主机一台副机。保持平衡稳定性好。

三、双吊点铸铁闸门安装技术要求:

1)闸门及其门槽埋设件的安装,应按施工图纸的规定进行。

2)闸门现场拼装前应制定严格控制焊接变形的拼装焊接工艺方案,报监理人批复后方可实施。

3)闸门的埋设件安装,应符合DL/T5018-2004第9.1.3条、 第9.1.4条和第9.1.10条至第9.1.13条的规定。

4)闸门水封装置的安装技术要求,应符合 DL/T5018-2004第9.2.3条至第9.2.7条的规定。

5)闸门主支承部件的安装调整工作应在门叶结构拼装焊接完毕,经过测量校正合格后方能进行。所有主支承面应当调整到同一个平面上,

其误差不得大于施工图纸的规定。

6)闸门安装完毕后,应清除埋件表面和门叶上的所有杂物,特别应注意清除不锈钢水封座板表面的水泥浆。在滑道支承面和滚轮轴套涂

抹或灌注润滑脂。

7)经监理人检查合格的闸门及门槽埋件,方能按13.2.6条规定进行涂装修补。

8)闸门安装完毕,应作静平衡试验。试验方法为:将闸门吊离地面100mm,通过滚轮或滑道的中测量上、下游方向与左、右方向的倾斜。其倾斜值不得大于5.0mm,当超过上述规定时,应予配重调整。

三、双吊点铸铁闸门安装注意事项:

1、在闸门安装前,首先检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固。

2、检查主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一个平面内。

3、闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形。

4、二次浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固。

5、闸门出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除,以使闸门启闭。

6、在浇筑混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除,防止灰浆凝固影响启闭。

螺杆启闭机安装注意事项

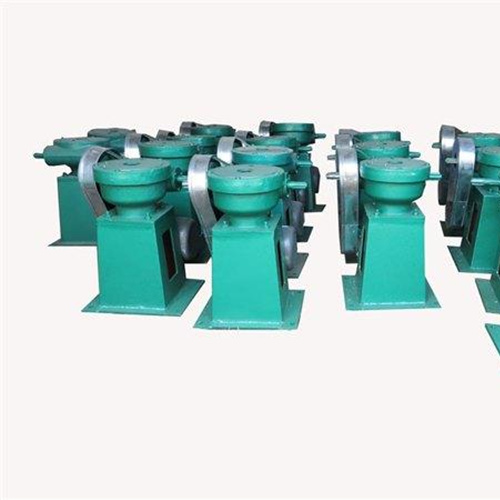

四、双吊点螺杆启闭机安装注意事项:

1、一定要保持基础布置平面水平180o;启闭机底座与基础布置平面的接触面积要达到百分之90以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。

2、将置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入启闭机,当螺杆从启闭机上方露出后,再套上限位盘。螺杆的下方与闸门连接。

3、的基础建筑物安装须稳固。机座和基础构件的混凝土,按纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。

4、安装启闭机根据闸门起吊中线,找正中使纵横向中线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二次混凝土或与预埋钢板连接。

5、启闭机电气设备的安装,符合纸及说明书的规定,全部电气设备均可靠的接地。

6、每台启闭机安装完毕,对启闭机进行清理,补修已损坏的保护油漆,灌注润滑脂。

7、双吊点铸铁闸门安装用整体安装,二次浇注,将闸板与闸框的封水间隙调到0.3mm以下,方可进行二次浇注。在浇注混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆须清除,防止灰浆凝固后影响闸门启闭。 闸门上下框设有固定块,可防止闸板在运输吊装等过程中滑出,安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓,方可启动。 8、闸门启闭时,应注意闸板的上下板限位置,以免陨坏闸门或启闭机。

五、双吊点铸铁闸门的调整:

闸门安装完毕后,承包人应会同监理人对闸门进行无水情况下和静水情况下全行程启闭调试。通过调试应做到:

(1)无水情况下,滑道或滚轮运行时应无卡阻现象;偏心滚轮踏面经调整均在同一个平面上,且与轨道接触良好;双吊点闸门的同步满足设计要求。在闸门全关位置,水封橡皮无损伤,漏光检查合格,止水严密。在本项试验的全过程中,须对水封橡皮与不锈钢水封座板的接触面采用清水冲淋润滑,以防损坏水封橡皮。

(2)静水情况下的全行程启闭调试应在无水试验合格后进行。试验、检查内容与无水试验相同(水封装置漏光检查除外)

六、双吊点铸铁闸门的日常维护:

1、在启闭时应留意闸板的上、下限位置,以免损坏闸门或启闭机。假如在启闭机过程中如有异常状况应立刻中止启闭并及时检查处置。

2、定期在止水面上抹黄油,以保证启闭时闸板与闸框的止水分离面润滑。闸门关闭时在距底面100mm 处,将闸门暂停1分钟,应用门底激流冲底槽内的杂物后再将闸门关闭.

PGZ 铸铁拱形闸门是以铸铁为原料制作的,具有耐腐蚀,止水密封好,安装简单,使用寿命长等特点。产品有:弧形铸铁闸门、高压铸铁闸门、铸铁镶铜闸门、双向止水铸铁闸门等。
