双向止水铸铁镶铜闸门

PZ双向止水铸铁闸门

PZ双向止水铸铁闸门

一、产品简介

双向止水铸铁镶铜闸门:由闸座、闸板、镶铜密封件、调节楔块,以及提升部分组成,精密铸造工艺,精确的几何尺寸使得门体内部无需任何精加工即可保证闸门的密封性。

二、产品特点:

1、采用平底式阀座设计,解决了传统闸门通水洗管后因外物淤积于闸底凹槽处,导致无法关闭紧密而形成的漏水现象。

2、克服了一般闸门密封不良、弹性疲乏、橡胶老化及生锈等缺陷,同时闸板与闸框为锥度配合形式,此结构可使闸门闭合后实现良好的止水效果。

3、结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便,其结构型式有方形、矩形、圆形,形式可手动亦可电动启闭机,具有开关轻巧、密封可靠、使用寿命长等显著优点。

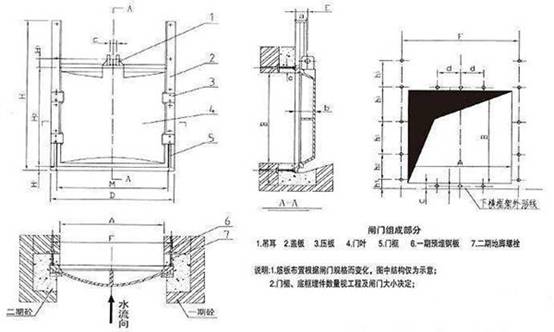

三、双向止水铸铁闸门结构图

双向止水铸铁闸门结构图

四、常见外形安装尺寸

洞口尺寸宽、高

Bmm

H(mm)

B1(mm)

B2(mm)

B3(mm)

B4(mm)

h1(mm)

H(mm)

匹配启闭机(t)

1×1

1000

1000

1120

1320

220

120

40

1600

3

1.5×1.5

1500

1500

1620

1820

240

140

40

2200

5

2×2

2000

2000

2160

2360

380

280

50

2700

8

2.5×2.5

2500

2500

2670

2870

380

280

50

3750

10

3×3

3000

3000

3220

3420

391

290

60

3900

15

3.5×3.5

3500

3500

3270

3920

390

290

60

4500

15

4×4

4000

4000

4220

4420

400

300

60

4900

20

4.5×4.5

4500

4500

4730

4930

410

310

70

5500

25

5×5

5000

5000

5240

5440

420

320

80

5900

40

5.5×5.5

5500

5500

2740

5940

430

330

80

6400

40

6×6

6000

6000

6250

6450

440

340

80

6900

50

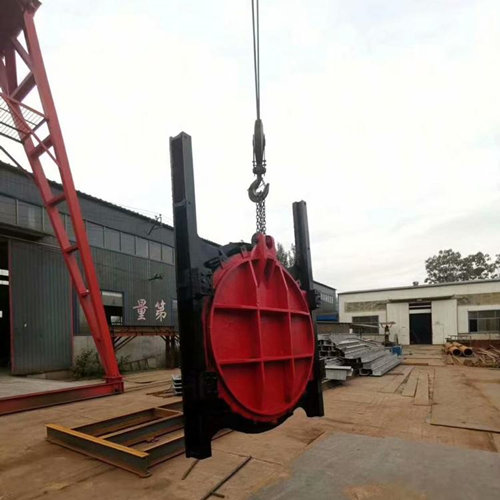

双向止水铸铁闸门

五、分类:

依据启闭形式的不同还可分为:PZ电动双面止水铸铁闸门、PZ手动双面止水铸铁闸门和手电两用双面止水铸铁闸门。

六、双向水闸用途:

双向止水铸铁闸门主要应用于要求正、反向止水工程。可广泛用于自来水、污水、建筑、 石油、化工、食品、轻纺、电力、船舶、冶金、能源系统等作为调节和截流装置使用。

双向铸铁闸门安装图

双向铸铁闸门安装

六、产品报价:

需提供相应的尺寸型号,进行报价。可电联或面议!
